Systèmes de contrôle de la température pour les affichages publicitaires extérieurs : méthodes de mise en œuvre et adaptation environnementale

Qu'ils soient placés haut dans les déserts torrides du Moyen-Orient ou exposés dans les rues venteuses d'Europe du Nord, les écrans publicitaires extérieurs nécessitent une « armure climatique » sophistiquée — un système de contrôle de la température — pour garantir que leurs composants électroniques internes délicats fonctionnent de manière stable dans la plage de températures extrêmes de -40 ° C à +55 ° C.

Ce système surveille et régule intelligemment la température pour lutter contre les conditions météorologiques extrêmes. Le choix et l'application d'un tel système ont un impact direct sur la fiabilité, la durée de vie et la consommation d'énergie de l'appareil.

Les graves défis du contrôle de la température extérieure

Les écrans publicitaires extérieurs sont confrontés à des défis de contrôle de la température bien supérieurs à ceux des équipements intérieurs, résultant d'une combinaison de plusieurs facteurs défavorables :

1. Plages et fluctuations de températures extrêmes : Un appareil peut supporter des températures torrides supérieures à 50 ° C à la lisière du désert du Sahara ou faire face à un froid extrême inférieur à -40 ° C pendant un hiver sibérien. Un défi encore plus grand est la variation dramatique de la température diurne. Dans les régions au climat continental fort, par exemple, la différence de température au cours d'une même journée peut dépasser 40 ° C, créant une contrainte thermique continue sur les composants par expansion et contraction.

2. Risques environnementaux complexes : Au-delà de la température, une humidité élevée (par exemple pendant la saison des pluies en Asie du Sud-Est), des embruns salés (par exemple dans les zones côtières) et du sable et de la poussière soufflés par le vent (par exemple dans les déserts ou les zones industrielles) peuvent corroder les équipements, obstruer les voies de refroidissement ou provoquer une condensation interne conduisant à des courts-circuits.

3. Génération de chaleur interne persistante : l'écran d'affichage haute luminosité, en particulier le module de rétroéclairage LED, génère lui-même une chaleur importante pendant le fonctionnement. Sous la lumière directe du soleil en été, la combinaison de la chaleur rayonnante externe et de la génération de chaleur interne peut provoquer une augmentation rapide de la température interne de l'armoire jusqu'à des niveaux dangereux.

Par conséquent, les principaux objectifs d'un système de contrôle de la température pour les affichages publicitaires extérieurs sont de stabiliser la température de fonctionnement interne dans la plage de sécurité pour les composants électroniques (généralement de 0 ° C à 45 ° C) tout en isolant les facteurs environnementaux nocifs, et de rechercher un équilibre entre une efficacité élevée et une faible consommation d'énergie.

Principes de mise en œuvre et caractéristiques des méthodes traditionnelles de contrôle de la température

Actuellement, il existe plusieurs voies techniques pour contrôler l’environnement interne des écrans publicitaires extérieurs, chacune avec sa mise en œuvre, ses avantages et ses inconvénients uniques.

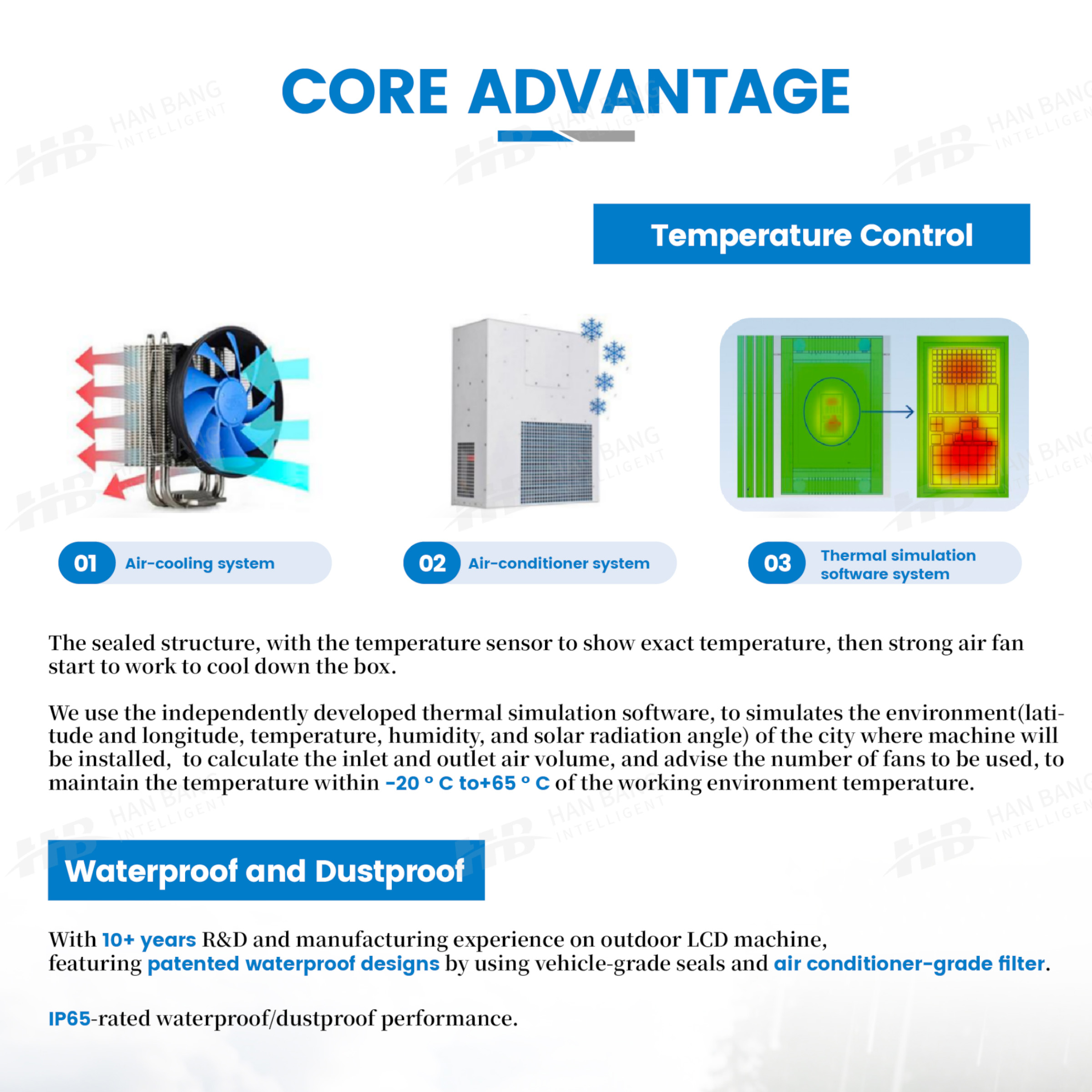

1. Système de refroidissement à air forcé

C'est la solution de base la plus courante et la plus économique. Son principe consiste à concevoir des conduits d'air indépendants à l'intérieur de l'appareil, équipés de filtres à poussière, et à utiliser des ventilateurs pour forcer la circulation de l'air, évacuant ainsi la chaleur des composants tels que les alimentations et les puces de pilote. Dans les environnements à basse température, le système active des éléments chauffants tels que des plaques chauffantes en céramique, et des ventilateurs distribuent l'air chaud dans tous les coins pour éviter les points froids localisés.

Avantages : Structure relativement simple, faible coût et entretien facile.

Inconvénients : repose sur un échange d'air externe, offre une étanchéité limitée contre la poussière et l'humidité, et l'efficacité du refroidissement diminue dans les environnements extrêmement chauds ou poussiéreux.

2. Système de climatisation (chauffage/refroidissement intégré)

Il s’agit d’une solution de contrôle de température active et précise. Son principe de fonctionnement est similaire à celui d'un climatiseur domestique, utilisant un compresseur pour faire circuler le réfrigérant couplé à des échangeurs de chaleur intérieurs et extérieurs pour fournir un refroidissement ou un chauffage actif. Le système est généralement entièrement étanche, sans échange d’air direct entre l’intérieur et l’extérieur.

Avantages : Contrôle puissant et précis de la température, efficace contre les températures extrêmement élevées et basses, et excellente déshumidification et protection contre la poussière.

Inconvénients : Coût élevé, consommation d'énergie importante, structure complexe et nécessite un entretien périodique (par exemple, recharge de réfrigérant).

3. Système d'échangeur de chaleur

Il s’agit d’une solution qui équilibre l’étanchéité et la dissipation thermique. Il utilise des matériaux conducteurs thermiques spéciaux (tels que des piles d'ailettes en aluminium) pour transférer la chaleur de l'intérieur de l'appareil vers l'extérieur tout en isolant physiquement l'air interne et externe. La chaleur est conduite à travers un matériau solide, mais la poussière et l'humidité ne peuvent pas pénétrer.

Avantages : Permet d'obtenir une étanchéité complète, offre des indices de protection élevés contre la poussière et l'eau, nécessite peu d'entretien et offre une bonne fiabilité.

Inconvénients : L’efficacité de la dissipation thermique dépend de la différence de température entre l’intérieur et l’extérieur. Lorsque les températures externes sont également extrêmement élevées, la capacité de dissipation thermique devient limitée, ce qui peut entraîner une température interne de l'armoire légèrement supérieure à la température idéale.

4. Système de contrôle passif de la température des matériaux à changement de phase (PCM)

Il s’agit d’une solution avancée d’économie d’énergie. Il s’agit de remplir ou de fixer des matériaux à changement de phase ayant des points de fusion spécifiques (tels que des composites à base de paraffine) dans des zones clés de l’appareil. Lorsque la température ambiante dépasse son point de fusion, le matériau absorbe de la chaleur en fondant ; lorsque la température baisse, il libère de la chaleur en se solidifiant. Il agit comme une « batterie thermique », atténuant les fluctuations de température.

Avantages : Ne nécessite aucune consommation d’énergie, ne comporte aucune pièce mobile, offre une longue durée de vie et ne nécessite aucun entretien.

Inconvénients : Capacité totale d’absorption/libération de chaleur limitée, capacité de refroidissement insuffisante dans des conditions extrêmes prolongées et est généralement utilisé comme système auxiliaire.

Comment choisir la solution optimale pour différents environnements ?

Il n’existe pas de formule « taille unique » pour sélectionner un système de contrôle de la température. Le choix doit être adapté aux principales caractéristiques climatiques du lieu de déploiement.

Pour les régions tempérées marines ou à climat de mousson (par exemple, l'Europe occidentale, la côte est des États-Unis, certaines parties de l'Asie de l'Est) :

Ces régions ont des saisons distinctes sans températures extrêmes importantes, avec des hivers doux et une humidité potentiellement élevée en été. Un système de refroidissement à air pulsé à haut rendement constitue souvent le choix le plus rentable. L'accent doit être mis sur l'amélioration de la résistance à l'humidité et sur la conception des filtres pour résister aux saisons des pluies.

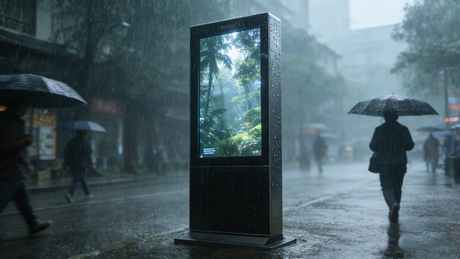

Pour les régions tropicales et subtropicales au climat chaud et humide (par exemple, l'Asie du Sud-Est, le bassin amazonien, le sud des États-Unis) :

Les températures élevées combinées à une humidité et des précipitations élevées constituent les principaux défis, avec une corrosion potentielle par brouillard salin (zones côtières). Un système de climatisation entièrement scellé est le choix préféré. Il refroidit efficacement et déshumidifie de manière agressive, maintenant l'intérieur de l'armoire comme un « refuge » sec et à température constante, éliminant complètement le risque de condensation.

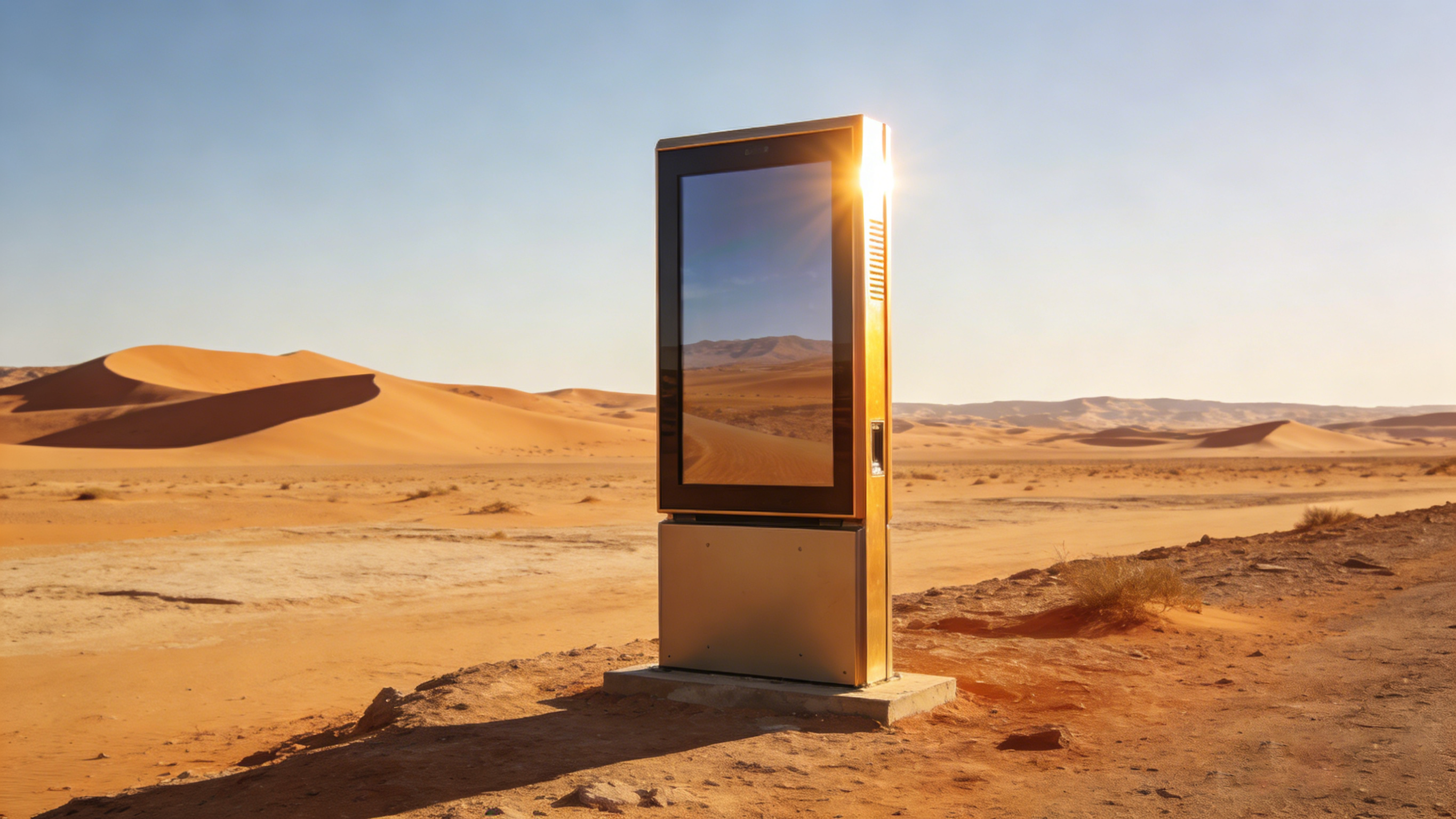

Pour les régions climatiques arides, semi-arides et désertiques (par exemple, Moyen-Orient, Afrique du Nord, Outback australien) :

Les défis sont une chaleur extrême persistante, un rayonnement solaire intense et du sable/poussière. Les systèmes d’échangeurs de chaleur excellent ici. Leur nature entièrement scellée offre une défense absolue contre le sable et la poussière. Dans les déserts présentant de grandes amplitudes thermiques diurnes, la dissipation thermique est très efficace la nuit. Pour les endroits soumis à une chaleur diurne constamment extrême, un modèle hybride tel que « échangeur de chaleur + climatisation auxiliaire interne de faible puissance » peut être envisagé.

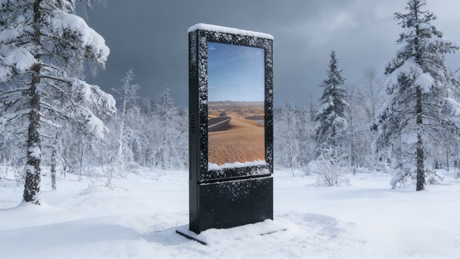

Pour les régions polaires et alpines à climat froid intense (par exemple, pays nordiques, Canada, Alaska) :

Le froid et la neige extrêmes sont au cœur du conflit. Le système doit garantir une capacité de démarrage à froid à basse température. Une solution utilisant des modules de chauffage de forte puissance combinés à une isolation à haut rendement doit être utilisée. Les systèmes d'échangeurs de chaleur conviennent également ici, car ils empêchent l'air froid extérieur d'entrer directement. Le système de chauffage nécessite une conception redondante et l'écran lui-même doit avoir une large plage de températures de fonctionnement.

Pour les environnements spécialement pollués comme les zones industrielles ou les centres de transport :

L'air peut contenir des vapeurs d'huile, des particules chimiques ou de fortes poussières. Un système de climatisation ou d’échangeur de chaleur entièrement scellé est obligatoire pour empêcher la pénétration, l’accumulation de polluants, la corrosion des circuits ou une dissipation thermique altérée.

Tendances futures : plus intelligentes, plus intégrées et plus vertes

La technologie de contrôle de la température pour les affichages publicitaires extérieurs évolue vers une plus grande intelligence et une plus grande intégration des systèmes :

1. Contrôle prédictif intelligent de la température : les futurs systèmes intégreront des données de prévisions météorologiques, en utilisant des algorithmes pour prédire les changements environnementaux et ajuster de manière proactive les modes de fonctionnement (par exemple, pré-refroidissement/préchauffage), passant d'une réponse réactive à une régulation active, améliorant ainsi l'efficacité et protégeant l'appareil.

2. Intégration hybride multi-systèmes : Alors qu'une seule technologie peine à répondre à tous les scénarios, « l'énergie hybride » devient une tendance. Par exemple, une combinaison « PCM + refroidissement par air » utilise le PCM pour lisser les fluctuations quotidiennes et active le refroidissement par air pendant les températures maximales, réduisant ainsi considérablement la consommation d'énergie.

3. Technologie à large température au niveau des composants et nouvelles applications matérielles : Avec les progrès de l'électronique, davantage de composants essentiels tels que les écrans et les puces deviennent intrinsèquement tolérants à des plages de température plus larges, réduisant ainsi la charge sur le système de contrôle de la température à la source. Parallèlement, l'application de nouveaux matériaux tels que le graphène thermique et les PCM plus performants amélioreront l'efficacité de la gestion thermique.

Conclusion

La sélection du bon système de contrôle de la température pour un affichage publicitaire extérieur est essentiellement une décision technique visant à trouver l'équilibre optimal entre le coût initial, la consommation d'énergie opérationnelle, la complexité de la maintenance et la gravité environnementale. Comprendre les principes de fonctionnement et les limites des différentes technologies de contrôle de la température, et intégrer étroitement ces connaissances aux défis climatiques et environnementaux spécifiques du site de déploiement, est essentiel pour concevoir des terminaux d'information extérieurs à la fois robustes et rentables, garantissant que chaque écran reste clair et stable sous n'importe quel ciel.
